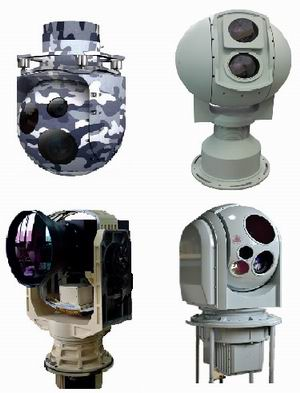

JH-GDPT-S型光電轉臺
- 概述
光電平臺在材料及加工上亦采用多項獨有關鍵技術，外殼采用高強度鋁合金和不銹鋼材料，整機
進行特殊加固密封處理，抗強風、防鹽霧、耐高低溫等，防護等級IP66；可廣泛用于需要在夜間、惡劣
環境、較遠距離、大范圍、隱蔽實時監控的場合。
2，特點：
1、可搭載紅外熱成像儀、可見光鏡頭、紅外激光照明器、激光測距機等設備；
2、支持多種可見光鏡頭，可實時回傳方位、鏡頭焦距、鏡頭聚焦位置；
3、支持鏡頭變焦、聚焦速度多級可調；
4、轉臺重復定位精度高，可達±0.01°；
5、支持線掃、定位、自動歸位等功能；
6、采用鋁合金材料，整機加固設計，抗強風、防鹽霧、耐高低溫等；
7、防護等級IP66；
3，技術參數
|
型號 |
JH-GDPT400-S |
JH-GDPT500-S |
JH-GDPT500-S |
||||
|
旋轉速度 |
水平0.002°～30°/S；俯仰0.002°～20°/S（連續變速）；水平0.01°～260°/S；俯仰0.01°～200°/S（連續變速）
|
可選可定制 |
|||||
|
旋轉角度 |
水平0～360°（可選限位旋轉）；俯仰-45°～+45°（俯仰角度可選）；水平0～360°連續旋轉；俯仰+90°～-45°；自動翻轉功能 |
可選可定制 |
|||||
|
預置位 |
200個 |
||||||
|
預置位精度 |
可達±0.01° |
||||||
|
定位精度 |
±0.05°～±0.01° |
可選可定制 |
|||||
|
重復精度 |
±0.05°～±0.01° |
||||||
|
定位角度分辨率 |
0.05°～0.01° |
||||||
|
輔助開關 |
2組，無源、常開 |
||||||
|
鏡頭預置位 |
支持，可自適應多種鏡頭 |
||||||
|
自動巡航 |
8條，每條可設置10個巡航點 |
||||||
|
OSD菜單 |
可選 |
||||||
|
自動歸位 |
可設置1～60分鐘自動歸位時間 |
||||||
|
自動掃描 |
1條 |
||||||
|
通訊協議 |
PELCO_D（PELCO_D/PELCO_P可選） |
||||||
|
通信波特率 |
9600bps（2400/4800/9600/19200 bps可選） |
||||||
|
通信接口 |
RS422（RS485/RS422/RS232可選） |
||||||
|
網絡接口 |
可選 |
||||||
|
鏡頭除霜 |
可選 |
||||||
|
護罩風冷 |
可選 |
||||||
|
加熱功能 |
可選 |
||||||
|
輸入電源范圍 |
AC220V(AC/DC/24/48V可選) |
||||||
|
整機功耗 |
≤120W(無加熱) ≤170W(加熱) |
≤150W(無加熱) ≤200W(加熱) |
≤180W(無加熱) ≤230W(加熱) |
||||
|
工作溫度 |
-25℃～+55℃，90%±3%，非凝結（可選-40℃～+65℃） |
||||||
|
儲存溫度 |
-40℃～+65℃ |
||||||
|
承載方式 |
側載 |
||||||
|
抗風等級 |
12級 |
||||||
|
傳動方式 |
電機出軸直載 或 伺服電機直驅 |
||||||
|
最大負載 |
20kg |
25kg |
40kg |
||||
|
防護等級 |
IP66 |
||||||
|
整機重量 |
55KG |
60KG |
100KG |
||||
|
（不含熱成像儀與可見光鏡頭）；可定制 |
|||||||
|
外形尺寸 |
400mm×400mm×798mm |
500mm×500mm×918 |
605mm×605mm×1160mm |
||||
|
（L×W×H) 可定制 |
|||||||
|
遠程重啟 |
支持 |
||||||
